人云三折肱成良醫，所以選在2007年底來個大破壞，並且啟用Cafe4 Lagacy Project 的料件作為硬體升級之用。是的，繼咖啡四首部曲的小惡搞後，這次要把她整到她媽媽都認不出來。
小辭典：何謂Cafe4 Lagacy Project ?
傷心咖啡店(cafe.twbbs.org)其實總共歷經四次硬體變動，分別為零號機：CPU 486 DX-66 66MHz 包保鮮膜的傢伙，禁止上路
一號機：CPU Pentium 120MHz 搭配FreeBSD 2.x ~3.x
二號機：CPU AMD K6-2 266MHz 由知名不具的游大砲垃捐
三號機：CPU PentiumII 350MHz 由知名不具的郭大砲樂捐
四號機：CPU Pentium4 2.4GHz 由本人自軍餉中籌備完成但是四號機根本沒有上路，因為大家都沒時間玩耍。所以該核心套件成為遺產，計畫宣告終止為Cafe4 Legacy Projest。後來Cafe4經由首篇鴨子的樂捐的小傢伙先行頂用。
根據大清算，Cafe4 Legacy Project總共具備下列核心料件：
CPU - Pentium4 2.4GHz NorthWood (TDP 65W)
MB - MSI MS6533-MX ( mATX, 2 DDR slot）
RAM - Trendsend DDR 333 512Mx2

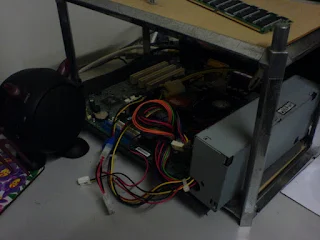

經過縝密的計算（有嗎？），該組機殼內PSU號稱可以供電90Watts，加上一些風扇與硬碟，應該可以順利開機。那麼首先要做的就是開機測試，若PSU能在不變動情形負起系統供電，那問題就小很多了。
但是接下來的問題才開始一個接一個得來。首先是P4的需要額外的12v 4pin供電，但是PSU上面沒有。但是很神奇的，第一次我忘記插轉接頭，也成功開機了。不過為了保險起見，還是犧牲一個大4P電源轉為CPU額外供電用。而組件測試的結果當然是宣告通過了，不然幹麼要升級啊？（.....）
接下來的工作就是把主機板放進機殼裡，這時候就需要一顆強大的心臟，因為前文提過，要放mATX的主機板可以，可是背板只有三個孔位：網路+USB、Print Port、Com 1。所以我必須要拆掉PS/2插座、內建DSub顯示卡、所有的音效+MIDI。不過不幸的是，因為很多接地點是跟大面積銅箔焊在一起，用小小的40W烙鐵，並不能在寒冷的冬天順利將接點提升到熔點。所以我就拿出秘密武器，用槍抵著她的(接)頭，然後就會如同先賢豪傑所說「殺人不過頭點地」。
說得那麼恐怖，其實我沒有違反槍砲彈藥管制條例啦，我是用熱風槍(Heat Gun)，把要加溫的區域先抹好一點油，然後開始徐徐加溫。秘訣就是在感覺到你要的地方達到熔點，請不要持續加溫，不然這張主機板就要送去非洲了。而這時間大概就只有黃金三秒，超過這臨界點，就看你吹的技巧，可能是PCB燒焦，也有可能有你想像之外的東西也被吹掉了。
還好我吹的技巧還及格，所以我又成功了。

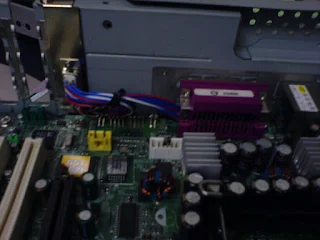

可是只是吹的功夫了得，並不值得高興。既然這板子上面有On Board VGA，不用白不用，反正總共25條線，那就把它稍微DIY延長一下，偽裝成顯示卡。這樣以後要調BIOS就不用找顯示卡插了。
這招絕了吧！但是在裝回PSU的時候，卻發生了慘事。
從上面這張照片可以觀察到，新主機板的LAYOUT與風扇吹的方向跟電源供應器的風扇簡直是手牽手的好朋友，但是卻同時卡住壓桿，這樣散熱銅片會無法與CPU密合，下場只有一種，過熱關機。但是這卻是所有問題中最好解決的一種，拿出鉗子，扭轉90度，完工。
但是接下來的問題更棘手，因為原來Socket 370主機板寬度是24CM，而這張主機板是24.5CM。差5MM卻有天大的差別：
(!!能開機耶)
請看主機板右上角，壓過原本安置硬碟用的固定架滑軌。放下主機板後，就不能放硬碟固定架。遇到這種時候，兩強爭霸，必有一傷。於是我拿起金工鋸，當然不可能鋸主機板（雖然那區線路看起來沒有用），就將硬碟固定架鋸開一個凹槽，剛好讓主機板伸伸腳。同時也宣告裡面的硬碟貴賓席從兩位縮減為一位。
不過這也同時破壞了之前整個小伺服器的硬體平衡。原本它使用一張PCI卡加掛8MB DOC開機，加上一個轉ISA-LPT介面控制前面的小LCD顯示資訊：
不過自從DOC被洗腦後，地位就越來越低。最後整張卡失去作用，乾脆直接連LCD都拔起來。不過這並不是代表說改用FreeBSD就會失去這種LCD Gaget的意思，請參觀LCDproc，Port是/usr/ports/sysutils/lcdproc。但是這樣又要焊25條線到LCD上面（懶了）。所以這件工作，就叫做LemonTea 補完計畫吧！
然後我們再把之前的系統恢復一下，這就是終章的檸檬紅茶。
